Материалы и инструменты для сборки:
- микросхема КР1006ВИ1 (или ее зарубежный аналог NE555) - на ней строится передающий узел;
- транзистор IRF740;

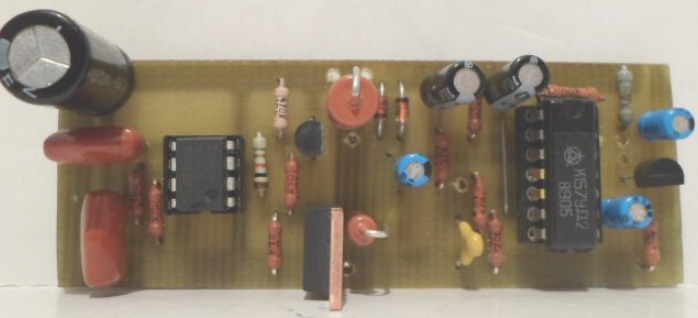

- микросхема К157УД2 и транзистор ВС547 (на них собирается приемный узел);
- провод ПЭВ 0.5 (для наматывания катушки);
- транзисторы типа NPN;
- материалы для создания корпуса и так далее;
- изолента;
- паяльник, провода, прочий инструмент.
- микросхема КР1006ВИ1 (или ее зарубежный аналог NE555) - на ней строится передающий узел;
- транзистор IRF740;
- микросхема К157УД2 и транзистор ВС547 (на них собирается приемный узел);
- провод ПЭВ 0.5 (для наматывания катушки);
- транзисторы типа NPN;
- материалы для создания корпуса и так далее;
- изолента;
- паяльник, провода, прочий инструмент.
Собираем катушку для металлоискателя
В связи с тем, что это импульсный металлоискатель, здесь точность сборки катушки не так важна. Оптимальным диаметром является оправка 1900-200 мм, всего нужно намотать 25 витков. После того, как катушка будет намотана, ее нужно хорошенько обмотать сверху изолентой для изоляции. Чтобы увеличить глубину обнаружения катушки, нужно намотать ее на оправку диаметром порядка 260-270 мм, а количество витков снизить до 21-22. Провод при этом используется диаметром 0.5 мм.
После того, как катушка будет намотана, ее нужно установить на жестком корпусе, на нем не должно быть металла. Здесь нужно немного подумать и поискать любой подходящий по размерам корпус. Он нужен для того, чтобы защитить катушку от ударов во время работы с устройством.
Выводы от катушки припаиваются к многожильному проводу, диаметром около 0.5-0.75 мм. Лучше всего, если это будут два, свитые между собой провода.
Шаг пятый. Настраиваем металлоискатель
При сборке точно по схеме настраивать металлоискатель не требуется, он и так имеет максимальную чувствительность. Для более тонкой настройки металлоискателя нужно покрутить переменный резистор R13, нужно добиться редких щелчков в динамике. Если достичь этого получается только в крайних положения резистора, то необходимо сменить номинал резистора R12. Переменный резистор должен настраивать устройство на нормальную работу в средних положениях.
После того, как катушка будет намотана, ее нужно установить на жестком корпусе, на нем не должно быть металла. Здесь нужно немного подумать и поискать любой подходящий по размерам корпус. Он нужен для того, чтобы защитить катушку от ударов во время работы с устройством.
Выводы от катушки припаиваются к многожильному проводу, диаметром около 0.5-0.75 мм. Лучше всего, если это будут два, свитые между собой провода.
Шаг пятый. Настраиваем металлоискатель
При сборке точно по схеме настраивать металлоискатель не требуется, он и так имеет максимальную чувствительность. Для более тонкой настройки металлоискателя нужно покрутить переменный резистор R13, нужно добиться редких щелчков в динамике. Если достичь этого получается только в крайних положения резистора, то необходимо сменить номинал резистора R12. Переменный резистор должен настраивать устройство на нормальную работу в средних положениях.
Для питания устройства нужен источник от 9 до 12 В. Прибор в плане потребления энергии довольно прожорлив. Рекомендуется применять сразу 2-3 батареи, которые соединяют параллельно. Еще можно использовать один мощный аккумулятор (лучше всего заряжаемый).
